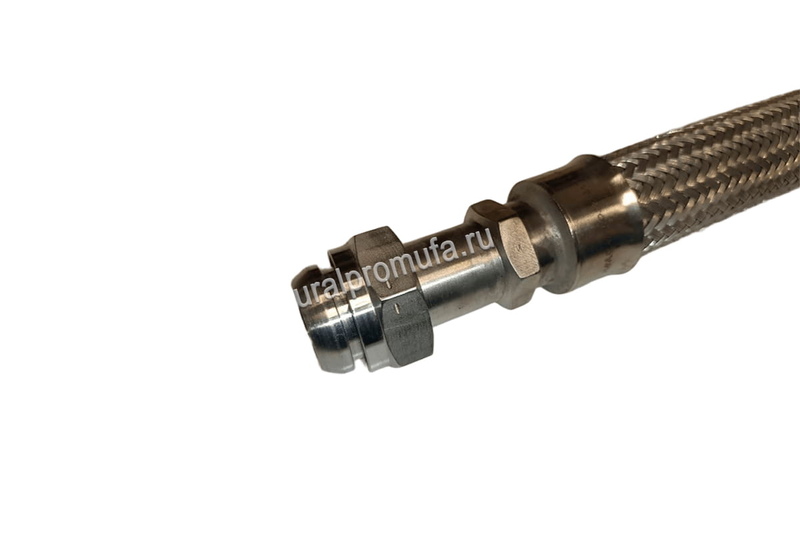

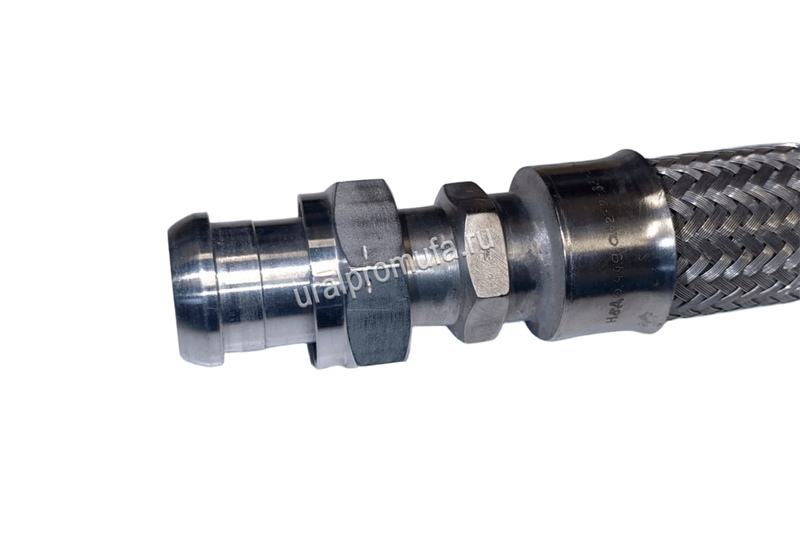

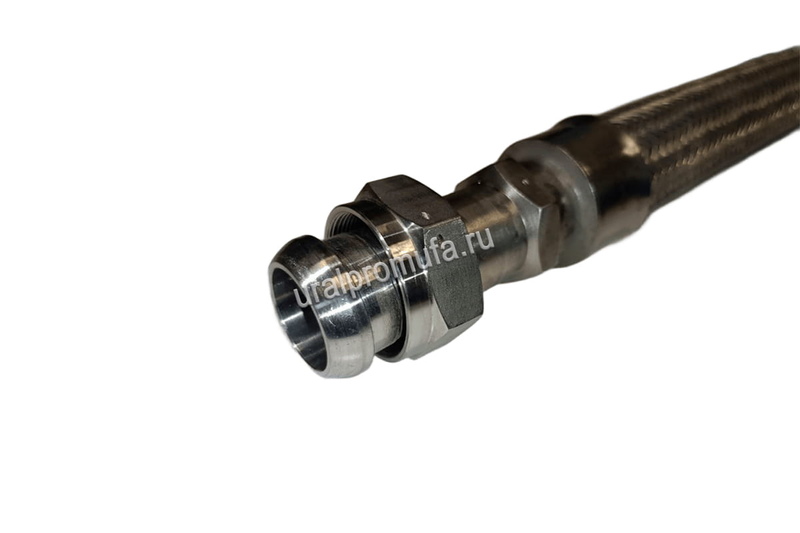

Металлорукав нержавеющий РГМ сфера под конус с углом 60

Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60
Металлорукав нержавеющий РГМ сфера под конус с углом 60

от 4725 руб.

ОболочкаРГТС
Диаметр условный, мм Dy 6 - Dy 100
Давление рабочее, Бар (Атм) Py 25 - Py 125
Температура рабочей среды, С° от -250 до +600
Материал металлорукава 12Х18Н10Т, 08Х18Н10Т
Материал арматуры 12Х18Н10Т, 09Г2С, ст. 20
Серия РГМ

Металлорукав нержавеющий

Наша компания ООО «УралПром» предлагает в ассортименте металлорукав нержавеющий с эластичной гофрированной основой, защитной оплеткой и концевой арматурой для решения самых разных задач. Вся выпускаемая нашим предприятием продукция сертифицирована по системе ГОСТ Р, а также в обязательном порядке проходит гидравлические испытания на производстве.

Конструктивные особенности:

  • условный диаметр: Ду от 6 до 100 мм;
  • материал гофры (основной сильфон): нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • патрубок: нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • гайка: ст.20, нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • тип гайки: согласно чертежа;
  • оплетка (одинарная, двойная): сетчатого типа из стальной проволоки 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: металлорукав нержавеющий гибкий металлический с накидной гайкой.

РГМ сфера-конус 60°  Металлорукав нержавеющий РГМ сфера

Примечания:

  • Рабочее давление (Рраб) для металлорукавов, указанное в таблице, приведено к 20 С0.
  • Металлорукав нержавеющий РГМ с арматурой сфера под конус с углом 60° изготавливаются из цельной гибкой части.
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция сертифицирована.
Диаметр DN PN. Рабочее давление при Т +20°С Размеры
SO0 SOI SO2 d d1 d2 S
[мм] [дюйм] [Бар] [Бар] [Бар] [мм] [мм] [мм] [мм]
6 1/4" 24 125 167 4 14 М16х1,5 22
8 5/16" 17 125 190 6 16 М18х1,5 24
10 3/8" 9 100 165 8 18 М20х1,5 27
12 1/2" 9 85 145 10 20 М22х1,5 27
16 5/8" 7 75 128 14 24 М27х1,5 32
20 3/4" 6 55 108 18 30 М32х1,5 36
25 1" 3 64 102 23 36 М38х1,5 41
32 1 1/4" 2,5 45 80 30 43 М45х1,5 55
40 1 1/2" 2,5 50 75 40 56 М58х1,5 65
50 2" 1,6 40 50 50 72 М75х2 90
65 2 1/2" 0,5 25 40 65 82 М85х2 100
80 3" 2,5 25 40 80 102 М105x2 120
100 4" 2,5 25 43 100 122 М125x2 140

Особенности технологии производства

Основой нержавеющего металлорукава любой конфигурации является гибкий гофрированный трубопровод (сильфон). Эта часть изделия выполняется из коррозионностойкой стали путем прокатки ленты через матрицы с разным диаметральным размером, после чего осуществляется сварка шва аргоном. Гофрированная форма придается сильфону при помощи специального станка, в котором используется гидравлическое давление. На выходе получается заготовка, обладающая гибкостью и отличной устойчивостью к повышенному давлению.

Для защиты и дополнительного упрочнения металлорукавов применяется оплетка из нержавеющей стали. Она представляет собой сплетенную особым образом сетку из предварительно подготовленных пакетов проволоки. Рукава в зависимости от номенклатуры могут иметь как один слой оплетки, так и несколько.

Для выполнения монтажа нержавеющих металлорукавов на их концах предусмотрена арматура из коррозионностойкой стали. По конфигурации концевой арматуры различают типы рукавов высокого давления.

Разновидности

В нашем каталоге нержавеющие металлорукава для удобства разделены по типам концевой арматуры на такие категории:
•    под приварку;
•    фланцевое соединение;
•    сфера-конус с углом 60°;
•    конус-конус с углом 74°;
•    металлорукава с гайками;
•    рукава БРС;
•    металлорукава МРВД;
•    РГМ;
•    металлорукав резьбовой;
•    Н8Д.

В каждой категории предлагается несколько стандартных разновидностей концевой арматуры, что позволяет более гибко подобрать наиболее подходящее изделие. Например, металлорукава БРС (быстросъемные) предлагаются с арматурой типа камлок A, B, C и D.

Помимо стандартных исполнений, представленных в каталоге, концевая арматура может быть изготовлена по индивидуальному чертежу заказчика. Также под заказ может варьироваться длина изделий, пропускная способность, расчетное давление и так далее.

Назначение и сферы применения

Нержавеющие металлорукава высокого давления предназначены для транспортировки газообразной и жидкой среды, включая агрессивные и коррозионные вещества. Благодаря тому, что изделия этой категории полностью изготовлены из коррозионностойкой стали, они не подвержены разрушению под воздействием кислот, масел и прочих компонентов.

Применяются рукава из нержавейки в самых разных отраслях промышленности, например в:
•    автомобилестроительной;
•    пищевой;
•    медицинской;
•    нефтедобывающей;
•    атомной;
•    химической;
•    горнодобывающей и других.

В некоторых случаях высокопрочные и коррозионностойкие металлорукава применяются не только в промышленности, но и при решении задач в жилищно-коммунальных хозяйствах.

Характеристики при подборе

При подборе изделий этого типа необходимо учитывать ряд параметров, которые диктуются техническими условиями эксплуатации конкретного оборудования. В том числе, металлорукава нержавеющие отличаются по следующим наиболее важным параметрам:

  • Условный диаметр (внутренний проход, мм)
  • Давление рабочее, МПа (Бар)
  • Длина металлорукава, метр (мм)
  • Характеристика внутренней среды

Пример: металлорукав РГМ 45-25-1,0​

  • 45 – условный диаметр, в мм
  • 25 – рабочее давление, в барах
  • 1,0 – длина рукава, в метрах

Правильно сориентироваться по этим, и другим характеристикам, в зависимости от условий решаемой задачи вам помогут наши специалисты.

Наименование Фото Цена, руб.
1 4600А-2-10-100-3,0 4600А 8100
2 4600А-2-12-100-1,0 2970
3 4600А-2-12-210-5,0 19575
4 4600А-2-14-210-5,0 23625
5 4600А-2-16-100-5,0 11475
6 4603А-2-8-400-2,0 4603А 16200
7 4603А-2-12-210-1,0 4725
8 4603А-2-12-210-2,0 7425
9 4655А-2-20-10-0,45 4655А 1620
10 4655А-2-32-40-4,0 8775
11 4655А-2-40-16-0,3 2160
12 4655А-2-100-25-3,0 21600
13 4657А-2-40-16-0,5 4657А 9450
14 4657А-2-50-16-0,5 10800
15 4657А-2-70-16-1,5 17550
16 4657А-2-100-16-1,5 21600
17 4657А-2-150-16-1,1 32400
18 4657А-2-150-16-1,5 43200
19 8Д4.498.426-2-6-100-1,5 8Д4.498.426 3375
20 8Д4.498.469-2-6-100-1,0 1620
21 8Д4.498.469-2-8-100-1,0 1825
22 8Д4.498.469-2-10-280-2,5 8100
23 8Д4.498.469-2-16-100-1,8 4050



Вся продукция сертифицирована. Постоянным клиентам и при покупке большого объема продукции — скидки.



Если Вы не нашли стоимость нужного товара или появились вопросы по поставке, звоните по тел. +7 (347) 262-91-31+7-937-849-91-31.
